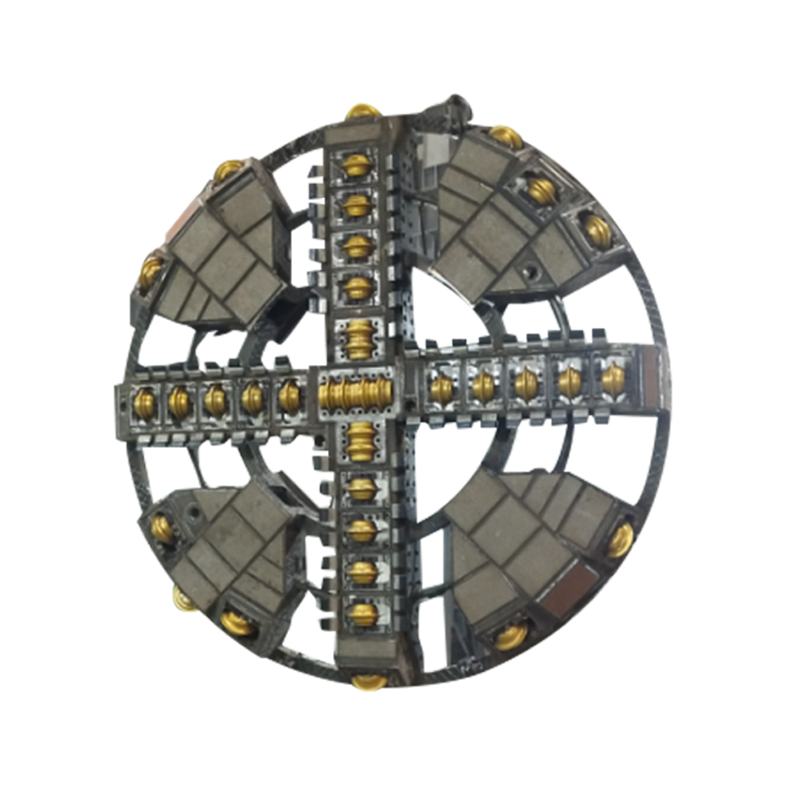

Maszyny tarczowe odgrywają kluczową rolę w nowoczesnych projektach drążenia tuneli, wyklubzystywanych do budowy tuneli metra, systemów transportu wody i dróg podziemnych. Sercem tych maszyn jest głowica tnąca , zespół obrotowy, który przecina glebę i skały. Elementy konstrukcyjne głowicy tnącej, często wykonane z stal węglowa , są narażone na ekstremalne obciążenia mechaniczne i środowiskowe, w tym ścieranie, uderzenia i obciążenia cykliczne. Zapewnienie ich trwałość i długowieczność jest niezbędne dla wydajności operacyjnej i bezpieczeństwa. Jednym z najskuteczniejszych sposobów wzmocnienia tych właściwości jest poprzez obróbka cieplna .

Zrozumienie stali węglowej w częściach konstrukcyjnych głowicy tnącej

Stal węglowa jest szeroko stosowana w głowicach tnących maszyn tarczowych ze względu na swoje właściwości wytrzymałość, wytrzymałość i opłacalność . W zależności od zawartości węgla, stal węglowa może różnić się od stali niskowęglowej (0,05–0,25% węgla) do stali średniej (0,25–0,60%) i stali wysokowęglowej (0,60–1,0%).

W przypadku elementów głowicy tnącej często preferowane są stale średnio- i wysokowęglowe, ponieważ oferują wyższa twardość i lepsza odporność na zużycie , co ma kluczowe znaczenie podczas przecinania szorstkiej gleby lub skał. Jednak surowe właściwości mechaniczne stali węglowej są często niewystarczające w przypadku ekstremalnych warunków drążenia tuneli. To jest gdzie obróbka cieplna wchodzi w grę.

Co to jest obróbka cieplna?

Obróbka cieplna jest kontrolowany proces nagrzewania i chłodzenia metali w celu uzyskania określonych właściwości mechanicznych. Zmieniając mikrostrukturę stali, obróbka cieplna może poprawić twardość, wytrzymałość, wytrzymałość i odporność na zużycie.

Główne rodzaje obróbki cieplnej stosowanej do elementów konstrukcyjnych ze stali węglowej obejmują:

Wyżarzanie – Podgrzewanie stali do określonej temperatury i powolne schładzanie w celu jej zmiękczenia, złagodzenia naprężeń wewnętrznych i poprawy obrabialności.
Hartowanie – Szybkie chłodzenie stali z wysokiej temperatury, zwykle w wodzie, oleju lub powietrzu, w celu zwiększenia twardości.
Hartowanie – Ponowne podgrzanie hartowanej stali do niższej temperatury w celu zmniejszenia kruchości przy jednoczesnym zachowaniu twardości.
Normalizowanie – Ogrzewanie stali i chłodzenie powietrzem w celu udoskonalenia struktury ziaren oraz poprawy jednorodności i wytrzymałości.
Hartowanie powierzchniowe (utwardzanie powierzchniowe) – Techniki takie jak nawęglanie, azotowanie lub hartowanie indukcyjne w celu uzyskania twarda, odporna na zużycie powierzchnia przy zachowaniu wytrzymałego wnętrza.

Każdą metodę można dostosować do konkretnych elementów konstrukcyjnych głowicy tnącej, w zależności od ich roli, narażenia na naprężenia i wymaganych właściwości mechanicznych.

Dlaczego obróbka cieplna poprawia trwałość

Trwałość elementów konstrukcyjnych głowicy tnącej zależy od ich zdolności do pracy są odporne na zużycie, uderzenia i zmęczenie . Obróbka cieplna zwiększa trwałość na kilka sposobów:

1. Zwiększanie twardości i odporności na zużycie

Podczas operacji występują elementy głowicy tnącej ścieranie przez ziemię, piasek i cząstki skał . Twardsze powierzchnie stalowe są lepiej odporne na to zużycie. Na przykład:

Hartowanie, a następnie odpuszczanie przekształca mikrostrukturę stali w hartowany martenzyt , który łączy w sobie twardość ze zmniejszoną kruchością.
Techniki utwardzania powierzchniowego, takie jak hartowanie indukcyjne or nawęglanie tworzą twardą warstwę na powierzchni, utrzymując jednocześnie wytrzymałość rdzenia. Jest to szczególnie przydatne dla zęby, tarcze tnące i powierzchnie stykowe na głowicy tnącej.

2. Zwiększanie wytrzymałości

Czysto twardy materiał może być kruchy i podatny na pękanie pod wpływem uderzenia. Obróbka cieplna równoważy twardość i wytrzymałość:

Hartowanie pozwala stali zachować odpowiednią twardość, jednocześnie zwiększając odporność na nagłe uderzenia.
Normalizowanie uszlachetnia struktury ziaren, poprawiając zdolność stali do pochłaniania energii bez pękania.

Ta kombinacja ma kluczowe znaczenie w przypadku spotykanych części konstrukcyjnych głowicy tnącej zarówno ciągłe ścieranie, jak i nagłe wstrząsy podczas uderzania w skały lub twarde warstwy gleby.

3. Redukcja naprężeń wewnętrznych

Procesy produkcyjne, takie jak spawanie, kucie i obróbka skrawaniem wprowadzać naprężenia wewnętrzne do części stalowych. Naprężenia te mogą prowadzić do odkształcenia, pęknięcia lub przedwczesne uszkodzenia zmęczeniowe .

Obróbka cieplna łagodzi te naprężenia wyżarzanie odprężające , stabilizując wymiary części i poprawiając długoterminową niezawodność.

4. Poprawa odporności na zmęczenie

Elementy głowicy tnącej maszyny tarczowej poddawane są obróbce obciążenia cykliczne gdy frez obraca się pod dużym momentem obrotowym i ciśnieniem. Uszkodzenia zmęczeniowe są częstym problemem, zwłaszcza w przypadku wałów, tarcz i ram wsporczych.

Właściwa obróbka cieplna udoskonala strukturę ziaren stali, eliminując defekty mikrostrukturalne, które działają jak punkty początkowe pęknięć .
Zwiększa się hartowanie powierzchni odporność na zmęczenie kontaktowe , kluczowe dla powtarzalnego cięcia.

Typowe procesy obróbki cieplnej elementów głowicy tnącej

Różne części głowicy tnącej wymagają różnych podejść w zależności od ich funkcji:

Tarcze tnące i zęby

Wysoka twardość i odporność na zużycie są krytyczne.
Proces: Odpuszczanie hartownicze lub hartowanie indukcyjne.
Korzyści: Twarda powierzchnia jest odporna na ścieranie, wytrzymały rdzeń zapobiega pękaniu podczas uderzenia.

Wały i konstrukcje piast

Siła i wytrzymałość są ważniejsze niż ekstremalna twardość.
Proces: Wyżarzanie normalizujące lub odprężające.
Korzyści: Zmniejsza ryzyko pękania pod wpływem obciążeń skrętnych lub cyklicznych.

Spawane ramy i ramiona wsporcze

Odprężenie jest kluczowe aby zapobiec odkształceniom po spawaniu.
Proces: Obróbka cieplna po spawaniu (PWHT) w umiarkowanych temperaturach.
Korzyści: Zapewnia stabilność wymiarową i poprawia trwałość zmęczeniową.

Powierzchnie łożysk i sprzęgieł

Odporność na zużycie i tarcie są priorytety.
Proces: Hartowanie powierzchniowe lub azotowanie powierzchniowe.
Korzyści: Wydłuża żywotność interfejsów przesuwnych lub obrotowych.

Praktyczne uwagi dotyczące wdrażania obróbki cieplnej

Chociaż obróbka cieplna poprawia trwałość, jej skuteczność zależy od dokładnej kontroli kilku czynników:

Skład materiału:
- Zawartość węgla, pierwiastki stopowe i zanieczyszczenia wpływają na reakcję na obróbkę cieplną.
- Pierwiastki stopowe, takie jak chrom, molibden lub mangan, mogą poprawić hartowność i odporność na zużycie.
Kontrola temperatury:
- Niezbędne są precyzyjne szybkości ogrzewania i chłodzenia. Zbyt szybkie lub nierównomierne chłodzenie może powodować pęknięcia, wypaczenia lub naprężenia szczątkowe.
Hartowanie Medium:
- Wodę, olej lub powietrze dobiera się na podstawie gatunku stali i pożądanej twardości.
- Stale wysokowęglowe często wymagają hartowania w oleju, aby uniknąć nadmiernej kruchości.
Hartowanie Schedule:
- Prawidłowa temperatura odpuszczania równoważy twardość i wytrzymałość.
- Nadmierne odpuszczanie zmniejsza odporność na zużycie; niedostateczne odpuszczanie zwiększa kruchość.
Kontrola po zabiegu:
- Testy twardości, analiza mikrostruktury i kontrole wymiarowe weryfikują jakość części poddanej obróbce cieplnej.
Integracja z powłokami:
- Powierzchnie poddane obróbce cieplnej można dodatkowo pokryć warstwami antykorozyjnymi lub specjalistycznymi smarami w celu przedłużenia żywotności.

Zalety obrabianych cieplnie części głowicy tnącej

Odpowiednio poddane obróbce cieplnej elementy konstrukcyjne ze stali węglowej zapewniają wymierne korzyści:

Wydłużony okres użytkowania: Komponenty wytrzymują dłużej, zanim wymagają wymiany, co skraca przestoje.
Wyższa wydajność operacyjna: Twarde, odporne na zużycie powierzchnie utrzymują wydajność cięcia nawet w glebach ściernych.
Obniżone koszty konserwacji: Rzadsze naprawy i wymiany części obniżają koszty operacyjne.
Większe bezpieczeństwo: Trwałe części zmniejszają ryzyko nagłych awarii, chroniąc pracowników i sprzęt.
Zoptymalizowana wydajność materiału: Obróbka cieplna umożliwia stali spełnienie określonych wymagań dotyczących właściwości mechanicznych bez nadmiernego stosowania drogich materiałów stopowych.

Typowe wyzwania i rozwiązania

Chociaż obróbka cieplna jest bardzo skuteczna, istnieją pewne wyzwania:

Zniekształcenie dużych komponentów: Głowice tnące maszyn tarczowych są masywne; nierówne ogrzewanie lub chłodzenie może spowodować wypaczenie części. Rozwiązanie: Stosuj jednolite piece grzewcze i kontrolowane systemy chłodzenia.
Kruchość spowodowana nadmiernym hartowaniem: Nadmierne hartowanie może powodować pęknięcia. Rozwiązanie: Stosuj odpowiednie odpuszczanie i kontrolowane szybkości chłodzenia.
Niespójna mikrostruktura: Różnice w składzie stali mogą prowadzić do nierównych właściwości. Rozwiązanie: Używaj certyfikowanych gatunków stali i uważnie monitoruj skład.
Integracja z zespołami spawanymi: Obróbka cieplna może mieć wpływ na wcześniej zespawane sekcje. Rozwiązanie: Zastosuj obróbkę cieplną po spawaniu, aby złagodzić naprężenia szczątkowe.

Wniosek

Obróbka cieplna jestn essential process for zwiększające trwałość Części konstrukcyjne ze stali węglowej z głowicą tnącą maszyny tarczowej . Starannie wybierając odpowiednią metodę obróbki — hartowanie i odpuszczanie, normalizowanie lub utwardzanie powierzchniowe — inżynierowie mogą osiągnąć optymalną równowagę twardości, wytrzymałości i odporności na zużycie.

Korzyści są oczywiste: dłuższa żywotność komponentów, krótsza konserwacja, wyższa wydajność operacyjna i większe bezpieczeństwo. Jednak osiągnięcie tych korzyści wymaga precyzyjna kontrola temperatur, szybkości chłodzenia i jakości materiału wraz z kontrolami po zabiegu.

W przypadku projektów tuneli, w których maszyny osłonowe działają w warunkach dużych naprężeń i ścierania, elementy konstrukcyjne ze stali węglowej poddanej obróbce cieplnej są nie tylko korzystne — są krytyczne dla niezawodnych i opłacalnych operacji .
