W jaki sposób elementy konstrukcyjne maszyny do wznoszenia mostów ze stali węglowej są transportowane i obsługiwane, aby zapobiec uszkodzeniom?

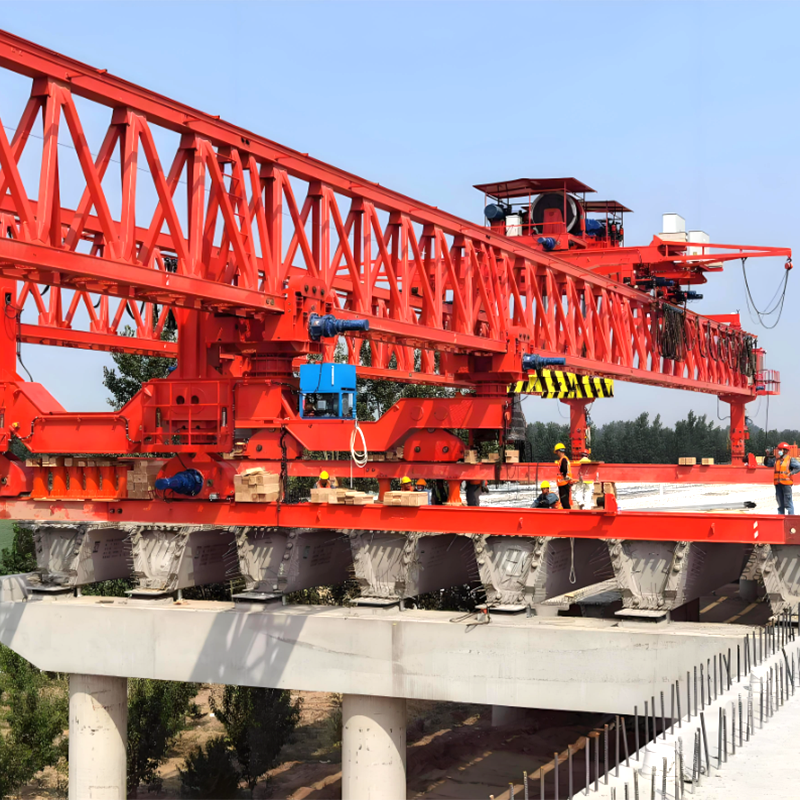

Maszyny do budowy mostów to kolosalne, precyzyjnie zaprojektowane aktywa, które mają kluczowe znaczenie dla nowoczesnych projektów infrastrukturalnych. Ich elementy konstrukcyjne, wykonane głównie ze stali węglowej o wysokiej wytrzymałości, stanowią znaczące inwestycje finansowe i są niezbędne dla harmonogramu projektu. Biorąc pod uwagę ich ogromne rozmiary, skomplikowaną geometrię oraz fakt, że często są wstępnie zmontowane przed demontażem do transportu, zapewnienie, że dotrą na miejsce w nienaruszonym stanie, stanowi wyzwanie logistyczne najwyższego rzędu. Uszkodzenia podczas transportu lub obsługi mogą prowadzić do kosztownych napraw, opóźnień w projektach, a nawet zagrożeń bezpieczeństwa podczas pracy maszyny.

Faza 1: Przygotowanie przed transportem – podstawa bezpieczeństwa

Droga do zapobiegania uszkodzeniom rozpoczyna się na długo przed załadowaniem komponentu na ciężarówkę.

1. Szczegółowe badanie transportu i podnoszenia: Inżynierowie tworzą kompleksowy plan, który określa środek ciężkości każdego komponentu, punkty podnoszenia i lokalizacje podpór. To badanie określa, w jaki sposób element będzie ozbrojony, wyważony i wspierany na wszystkich etapach obsługi.

2. Segmentacja strategiczna: Podczas gdy niektóre komponenty są transportowane jako pojedyncze jednostki, inne są strategicznie dzielone na mniejsze, łatwiejsze w obsłudze podzespoły. Decyzja ta równoważy efektywność transportu (mniejsza liczba ładunków) z ryzykiem związanym z transportem wyjątkowo dużych, ponadgabarytowych przedmiotów.

3. Powłoki ochronne i ochrona powierzchni: Stal węglowa jest podatna na korozję. Przed wysyłką komponenty otrzymują warstwę podkładową, a czasem także warstwę pośrednią, w kontrolowanym środowisku fabrycznym. Krytyczne powierzchnie obrobione (np. powierzchnie współpracujące, otwory do połączeń sworzniowych, szyny prowadzące) otrzymują dodatkową ochronę. Często wiąże się to z:
* Papier lub folia VCI (inhibitor korozji parowej): Owijanie powierzchni w celu stworzenia atmosfery ochronnej.
* Powłoki zdzieralne: Tymczasowa, zdzieralna warstwa z tworzywa sztucznego, która chroni przed zarysowaniami, odpryskami spawalniczymi i wilgocią.
* Niestandardowe osłony lub czapki: Do prętów gwintowanych, precyzyjnych otworów wierconych i prętów cylindrów hydraulicznych.

4. Znakowanie i identyfikacja: Kluczowe jest jasne i jednoznaczne oznaczenie za pomocą szablonów malarskich lub naklejek. Obejmuje to numery części, masę, środek ciężkości i wyznaczone punkty podnoszenia. Właściwa identyfikacja zapobiega błędom obsługi na zatłoczonych placach postojowych.

5. Projektowanie i produkcja niestandardowych kołysek i podpór transportowych: Komponenty nigdy nie mogą opierać się na krawędziach lub delikatnych występach. Aby podeprzeć element wzdłuż jego głównych elementów konstrukcyjnych, zgodnie z definicją zawartą w badaniu transportowym, produkowane są dostosowane do potrzeb wsporniki z drewna lub stali. Kołyski te są często przykręcane lub spawane (ze wstępnie zatwierdzonymi punktami spawania) bezpośrednio do elementu na czas podróży.

Faza 2: Załadunek i zabezpieczenie – sztuka unieruchomienia

Ładowanie to przemyślana, starannie zaplanowana operacja.

1. Wybór sprzętu: Wybór pomiędzy dźwigami (przejezdnymi lub gąsienicowymi), wieloosiowymi samobieżnymi modułowymi transporterami (SPMT) lub specjalistycznymi suwnicami zależy od masy i warunków panujących w miejscu pracy. Cały sprzęt musi mieć certyfikowaną nośność znacznie przekraczającą masę elementu.

2. Olinowanie z precyzją: Podnoszenie odbywa się przy użyciu atestowanych zawiesi (linowych, syntetycznych lub łańcuchowych) o odpowiedniej nośności. Belki rozporowe są prawie zawsze używane do:
* Kontroluj kąt podnoszenia, upewniając się, że zawiesia nie są nadmiernie zaciśnięte wokół ostrych krawędzi (chronione promieniowymi podkładkami).
* Podnoś element poziomo i stabilnie, aby uniknąć naprężeń zginających.
* Mocuj bezpośrednio do wstępnie zaprojektowanych uchwytów do podnoszenia na komponencie.

3. Zabezpieczenie ładunku (wiązanie): Regulują to rygorystyczne przepisy (np. DOT w USA) i zasady inżynieryjne. Celem jest zapobieganie wszelkim ruchom podczas transportu.
* Zasady: Zabezpieczenie musi przeciwdziałać siłom działającym we wszystkich kierunkach: do przodu, do tyłu, w bok i w pionie (odbijanie).
* Materiały: Wysokiej jakości łańcuch ze spoiwami zapadkowymi lub systemami taśm stalowych są standardem. Pasków nylonowych można używać do lżejszych i nieabrazyjnych zadań.
* Technika: Elementy mocujące mocuje się do solidnych punktów mocowania przyczepy transportowej, a nie do kołysek ochronnych elementu lub delikatnych elementów. Są one napięte w przeciwstawnych parach, tworząc „sieć” powściągliwości. Zabezpieczenie krawędzi stosuje się wszędzie tam, gdzie paski lub łańcuchy stykają się ze stalą, aby zapobiec szlifowaniu i żłobieniu.
* Blokowanie i usztywnianie: Drewniane belki (4x4, 6x6) i stalowe kołki służą do fizycznego zablokowania elementu przed przesuwaniem się w łożu. Przenosi to siły drogowe na pokład przyczepy poprzez ściskanie, a nie polega wyłącznie na tarciu i napięciu mocowania.

Faza 3: Transport drogowy – poruszanie się po trasie

Transport ładunków ponadgabarytowych wymaga specjalistycznego planowania.

1. Przeglądy tras: Przeprowadzane jest szczegółowe badanie trasy w celu zidentyfikowania wszystkich przeszkód: niskich mostów, ciasnych zakrętów, wąskich pasów, przewodów napowietrznych i ograniczeń masy drogi. Może to narzucać konkretną konfigurację przyczepy (liczba osi, długość przyczepy, rodzaj gęsiej szyi).

2. Pojazdy eskortujące: W przypadku szerokich i długich ładunków obowiązkowe są samochody pilotowe i pojazdy eskortujące. Ostrzegają innych uczestników ruchu drogowego i pomagają kierowcy w poruszaniu się po skomplikowanych odcinkach.

3. Technologia przyczepy: Specjalistyczne przyczepy z hydraulicznymi osiami skrętnymi, regulowaną wysokością pokładu i systemami poziomowania ładunku służą do płynnego poruszania się po zakrętach i nierównych nawierzchniach, minimalizując naprężenia dynamiczne działające na ładunek.

4. Wiedza kierowcy: Kierowcy specjalizujący się w transporcie ciężkim są szkoleni w zakresie płynnego przyspieszania, hamowania i pokonywania zakrętów, aby ograniczyć siły bezwładności działające na ładunek.

Faza 4: Odbiór, przechowywanie i obsługa na miejscu

Ostatni etap podróży jest często najbardziej niebezpieczny ze względu na zmienne warunki panujące w miejscu pracy.

1. Warunki gruntowe: Strefa odbioru musi być przygotowana. Często wiąże się to z wyrównywaniem i zagęszczaniem gleby lub układaniem pokruszonego kamienia w celu stworzenia stabilnej, poziomej platformy roboczej. Maty z drewna lub stali są stosowane pod wysięgnikami dźwigów i do tworzenia stabilnych ścieżek dla SPMT.

2. Ostrożny rozładunek: Obowiązują te same rygorystyczne standardy dotyczące olinowania i podnoszenia, które obowiązują podczas załadunku. Żurawie znajdujące się na miejscu muszą być ustawione na odpowiedniej podstawie i zgodnie z certyfikowanym planem podnoszenia.

3. Przechowywanie strategiczne: Nie należy pozostawiać elementów na podłożu ani na niestabilnych podporach.
* Trzymane są na niestandardowych kołyskach lub na drewnianych klockach umieszczonych pod głównymi elementami konstrukcyjnymi.
* Przechowywanie jest zorganizowane logicznie, aby ułatwić sekwencję montażu.
* Długie, poziome elementy są podparte w wielu punktach na swojej długości, aby zapobiec uginaniu się w miarę upływu czasu (w związku z „pełzaniem” stali).
* Pokrycia ochronne są sprawdzane i konserwowane w celu ochrony przed warunkami atmosferycznymi, kurzem i gruzem z placu budowy.

4. Końcowy ruch do pozycji montażowej: Ostateczne podniesienie lub wepchnięcie do pozycji jest najważniejsze. Często odbywa się to z niezwykłą precyzją przy użyciu skalibrowanych podnośników, zsynchronizowanych systemów podnoszenia i prowadzenia laserowego w celu wyrównania połączeń sworzniowych i współpracujących powierzchni bez użycia siły i uderzenia.

Typowe ryzyka i strategie łagodzenia

• Obrażenia od uderzenia: Można to złagodzić poprzez odpowiednie zabezpieczenie, planowanie trasy i stosowanie wskaźników uderzenia (etykiet typu Shockwatch), które rejestrują wszelkie poważne wstrząsy podczas transportu.
• Ścieranie i zadrapania: Zapobiegają temu zabezpieczenia krawędzi, wyściełane kołyski i unikanie bezpośredniego kontaktu metalu z metalem.
• Korozja: Kontrolowane przez odpowiednie powłoki, pakiety środków pochłaniających wilgoć w zamkniętych przestrzeniach i ochronę VCI dla powierzchni obrabianych.
• Zginanie/skręcanie (zniekształcenie): Można tego uniknąć poprzez przyleganie do zaprojektowanych punktów podparcia, stosowanie belek rozporowych i zapobieganie nierównomiernemu obciążeniu lub podparciu.
• Utrata lub kradzież części: Mniejsze, krytyczne elementy, takie jak śruby o dużej wytrzymałości, węże hydrauliczne i pakiety czujników, są często pakowane osobno i wysyłane w zamykanych pojemnikach ze szczegółowymi listami przewozowymi.

Wniosek

Bezpieczny transport i obsługa Element konstrukcyjny maszyny do wznoszenia mostów ze stali węglowej nie jest kwestią brutalnej siły, ale skrupulatnej inżynierii, planowania i umiejętnego wykonania. Jest to wielodyscyplinarny proces, który integruje inżynierię budowlaną, logistykę i praktyczne rzemiosło. Traktując każdy komponent z należytą starannością związaną z jego złożonością i wymaganą wartością — od wstępnego projektu łoża po końcowe, precyzyjne rozmieszczenie — wykonawcy zapewniają, że te wspaniałe maszyny dotrą na miejsce gotowe do bezpiecznego i wydajnego montażu. Ta staranność chroni inwestycję, dotrzymuje harmonogramów inwestycji i, co najważniejsze, wpływa na ogólne bezpieczeństwo projektu budowy mostu. Niewidzialny sukces każdego większego uruchomienia mostu często polega na bezbłędnej podróży jego gigantycznego konstruktora z hali produkcyjnej na brzeg rzeki.
